發電機組維修常用工具:
(一)扳手
呼和浩特發電機租賃經銷部介紹:在發電機組維修過程中,常用的扳手有開口扳手、梅花扳手、活口扳手與套筒扳手四種。
1.開口扳手
開口扳手也叫呆扳手,常用在機械活動范圍較窄部位的螺栓上,由于它的柄與頭保持有一定的角度(15°~45°),使加工活動距離變大,因而可以提高扳轉速度,同時與螺母接觸也方便,上下套入或直接插入都可以。
常用的開口扳手為雙頭開口,其規格按頭部的開度大小來表示。不同開口寬度的扳手,用于旋動不同規格的六角螺母或螺栓。常用開口扳手的規格(mm×mm)有6×7、8×10、9×11、10×12、11×13、12×14、13×15、14×17、17×19、19×22、22×24、24×27、27×30和30×32等。

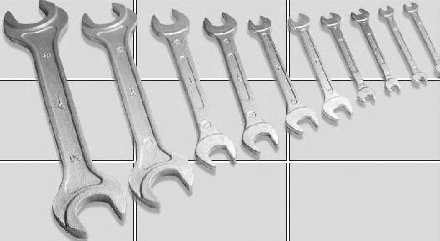

開口扳手
2.梅花扳手
梅花扳手是另一種應用廣泛的呆扳手。其特點是變化角度大,用來拆裝某些一次轉動角度不甚大的螺釘,它的柄部較長,使用較方便。其規格同開口扳手一樣,也是按頭部的開度大小來劃分的。常用規格與上述開口扳手的常用規格相同。開口扳手與梅花扳手的優點是使用可靠,可承受較大的扭矩。其缺點是一把扳手只能用在兩種規格的螺母或螺栓上,通用性差。

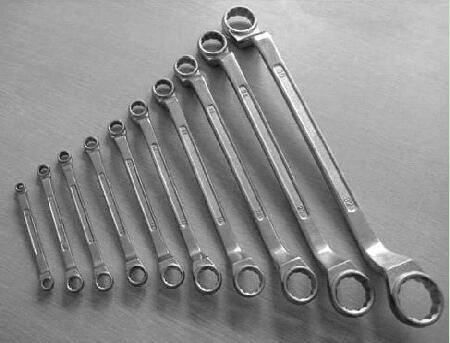

梅花扳手
3.活口扳手
活口扳手俗稱活動扳手,由動扳唇1、扳口2、定扳唇3、蝸輪4、手柄5和軸銷6組成。活口扳手的用處廣,使用時可根據螺母的大小調節其開度,不需要經常調換扳手,適應性強。在遇到不規則的螺母時,更能發揮它的作用。其規格是按照其全長劃分的,常用的規格有100、150、200、250、300、375、400和600等,其大開口寬度分別為14mm、19mm、24mm、30mm、36mm、46mm、55mm和65mm等。機械修理工一般用300mm以下的活口扳手。
使用活口扳手時,用旋轉蝸輪4以調整扳手開口的大小,使扳手緊密地卡住螺母,不可太松,否則會損壞螺母的外緣。
扳擰較大螺母時,手應握在接近手柄尾處。扳擰較小螺母時,可按方法握住手柄,因?yàn)樗枇夭淮?,手可靠前,同時可隨時調節蝸輪,使扳唇收縮,以防打滑。
活口扳手不可反用,即動扳唇不可作為受力面使用,也不可用鋼管接長手柄來施加較大的扳擰力矩,也不可把活口扳手當錘子使用。此外,握持扳手姿勢要正確,注意使手臂與扳手體成一直角(這一角度是扳轉扳手有效的角度)。
活口扳手
1—?jiǎng)影獯剑?—扳口;3—定扳唇;4—蝸輪;5—手柄;6—軸銷
4.套筒扳手
套筒扳手也常用在機械活動范圍狹小或特別隱蔽的螺釘上,而且可以做自由調節。它由各種不同尺寸的套筒與適合不同部位拆裝螺釘?shù)陌獗?活動扳柄、接頭、萬向節頭、棘輪扳柄和扭力扳手等)組成。套筒扳手一般都裝在專用的鐵盒之中,各個零件都有自己固定的位置,使用方便。其中,扭力扳手是機械修理作業中不可缺少的工具。
呼和浩特發電機租賃經銷部下面介紹各種扳柄的用法,具體詳情下面一起來了解一下!
1、活動扳柄——可以調整所需的力臂,使用時可以根據螺釘松緊的不同調整扳柄的長度,以達到所需的力臂。
2、萬向節頭——因?yàn)樗念^是可以活動的,可在各種受限制的部位使用。
3、棘輪扳柄——可用來加快拆下或裝緊螺釘?shù)乃俣?,使工作效率提高,但不能達到某一規定的扭力。
4、扭力扳手——用來上緊有規定扭力的螺母和螺釘,扳手的頭部可根據螺母的大小來與適宜的套筒配合,尾部有刻度盤顯示出扭力的大小,因此在上緊螺母的過程中,須根據規定的扭力隨時觀察刻度盤的指示。
上述幾種扳手由于其各自的結構特點不同,因此使用范圍也不一樣,在操作時應根據具體情況正確選擇,不能亂用。使用過程中,須注意下列幾點:
①使用時,扳手開度與螺母直徑的大小須符合,兩者接觸要緊貼。不要過松或過緊,不然很容易引起“滑脫”與“卡住”現象,滑脫容易把扳手開口部扳裂或?qū)⒙菽篙喗恰鞍饷摗痹斐晒ぷ鞑槐?。因此在使用扳手時對扳手開度一定要很好地加以選擇,在工作中力求做到看見螺母,就能確定出適合需要的扳手尺寸。
②旋緊螺釘時,盡可能先用手操作,待手力不能勝任時,再用扳手,這樣可以增加作業速度,提高了效率。至于螺釘扭到何等程度為合適,除了使用扭力扳手扳轉到需要的扭力停止外,一般都靠經驗,習慣上每當擰到適當(臂的感覺)緊度,再稍加力量迅速地扳轉一次,以便將螺母鎖住。
③扳手要保持清潔,如沾染油污,應隨時擦凈。必要時可用棉紗頭將柄包扎。如遇生銹螺釘不易扳轉,可注入適量的柴油或煤油,然后用小錘輕輕敲擊數下,螺釘就會松動,盡量不用劈開螺母的方法取下螺母,這樣易招致其他的意外損失。

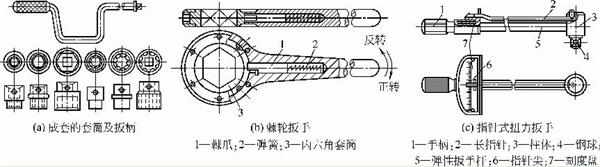

套筒及套筒扳手
(二)旋具
旋具是用來旋擰各種螺釘?shù)墓ぞ?。常用的旋具有兩種:一字槽旋具和十字槽旋具。旋具通常做成木柄或塑料柄的形式,其規格的大小,人們習慣上從它們的長度來區別(不包含柄的長度)。一字槽旋具常見的規格有50、65、75、100、125、150、200、250、300、350和400等,其金屬旋桿直徑有3mm、4mm、5mm、6mm、7mm、8mm、9mm和10mm等。十字槽旋具的規格比一字槽旋具的規格略少。
一般而言,金屬旋桿直徑越大,其長度就越長,以方便用力。旋具的用途廣泛,在一般受力不大的小型螺釘上(一頭平面上開有槽的),幾乎均采用旋具扭動。它的作業速度比各種扳手快得多,并且還不受機件地位狹小的影響。

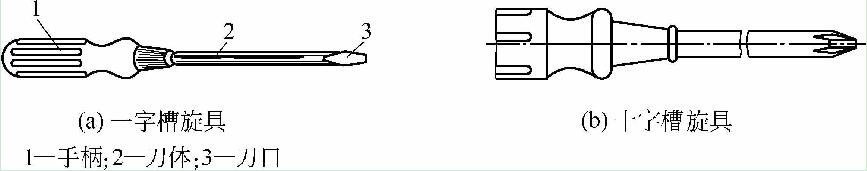

常用的兩種旋具
使用旋具須注意要領,其要求如下:
①旋具頭端(刃部)的寬度和厚度應該與劃槽的寬度和厚度配合好。若刀刃過窄或過薄,在使用過程中,只能使刀刃兩角吃力,很容易使旋具的刀刃折斷。若刀刃過厚,在使用過程中,刀刃不能全部伸到槽底,容易產生滑脫或?qū)⒉圻吪p的現象。應嚴防以上現象的發生,決不能湊合使用。
②在使用過程中,右手握牢木柄,使刀桿與螺釘成一直線,并施以適當壓力。左手握持刀桿,使其穩固,注意不要用手握持工作物,以防旋具刃部滑出,將手戳傷。
③旋具是用鋼材制成,在制造工程中,經過了適當?shù)臒崽幚恚砻嬗捕容^高,內部有適當?shù)捻g性,在使用過程中,一般不易磨損。如經長期使用,刃部已成楔形時,可在砂輪上進行修磨,恢復其原有的銳利狀態(注意不要使其退火)。
(三)手鉗
常用的手鉗有鯉魚鉗、克絲鉗(亦稱鋼絲鉗和老虎鉗)、尖嘴鉗和管子鉗(亦稱管子扳手)四種,如下圖所示。

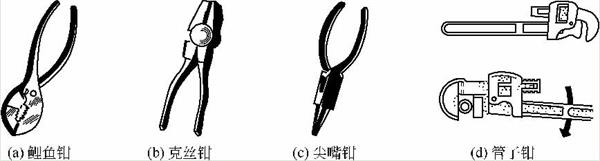

各種手鉗
鯉魚鉗適用于一般的夾持工作,它的開度可以適量調整??私z鉗除能做一般的夾持工作外,還可截?cái)嘀睆捷^小的金屬絲。尖嘴鉗適合夾持細小的零件、扭轉金屬絲和在較窄的部位使用。管子鉗用來轉動其他扳手和鉗子無法抓持得住的圓形工件。這種扳手扳口兩面帶有牙齒,能將工件咬住,在轉動時不會滑脫,但會把工件表面弄毛糙。使用時扳動管子的方向應和扳手開口方向一致。這樣可以使扳口將管子咬得更緊,此時扳手的活動部分承受的是拉力,因此管子鉗不易損壞。
使用手鉗須根據工作性質的不同加以選擇,使手鉗的特點符合于工作條件,這樣不但可以提高工作效率。不許使用鯉魚鉗扳轉螺母,因?yàn)檫@樣做很容易將螺母或鯉魚鉗的齒磨損。用克絲鉗截?cái)嘟饘倬€(xiàn)時,手的握力應由緩而快,由輕而重,這樣才能保持鉗刃不受損傷,并且要注意到金屬線的直徑大小,如果直徑較大可做逐點截割,然后再用手折斷,不要用大力在一點截割。不應使用克絲鉗剪鋼線或硬度較高的合金線。使用手鉗注意正確的握持姿勢,不要擠傷手掌或夾破手指,避免用鉗柄撬動工件。
(四)手錘
手錘俗稱榔頭,常用的手錘可分為兩種:一種是硬頭手錘,錘頭用鋼材制成;另一種是軟頭手錘,錘頭是用硬鋁、銅、橡膠、生牛皮或硬木等制成。
手錘可分為錘頭、斜楔和木柄三部分。硬頭手錘的規格是根據其錘頭的質量來劃分的,常用的規格有0.25kg、0.5kg、0.75kg、1kg、1.25kg和1.5kg等。軟頭手錘主要用于防止工件被鋼錘擊傷或擊毛的工作中,如裝卸心軸、敲擊薄金屬片和有保護層的光潔工件等。
錘柄多用桃木(其他硬木也可代用)制成橢圓形,光滑的柄的適宜長度相當于前臂長度,如下圖所示,通常為300~350mm。使用手錘時,手應握緊距錘柄端部15~30mm的部位。錘擊時,用力要適當,落錘點要準確。錘頭平面擊在工作物上時,應和被擊物平面平行,以免滑脫擊傷工作物。

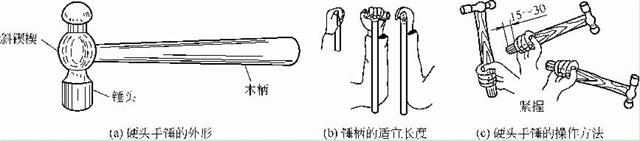

硬頭手錘的外形、手柄長度及其操作方法
呼和浩特發電機租賃經銷部提醒大家在使用手錘時,應注意以下幾點:
①錘面應無裂紋、缺口和卷邊。
②錘把、錘面和操作者的手掌不得有油污,否則在使用手錘時,易發生手錘自手中滑脫飛出的危險,傷人傷物。
③錘柄的楔子不應松動或脫落,否則在使用時錘頭就有飛出傷人傷物的可能。
④在操作時,禁止戴手套,以免手錘從手中滑脫。
⑤操作者要選擇適當?shù)墓ぷ魑恢?,不?zhǔn)兩人對面打錘,并注意周?chē)h(huán)境。
⑥不準將錘頭當墊鐵使用,禁止錘擊淬火工件。
(五)拉具
拉具又稱捉子、扒子等,分為雙爪和三爪兩種,主要用于拆卸帶輪、聯軸器和軸承等。使用時,應注意以下幾點:

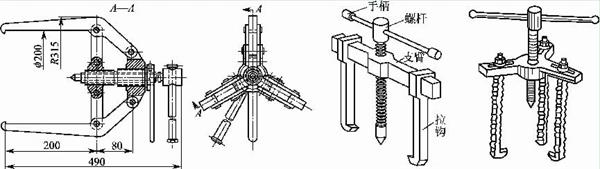

幾種常見的拉具
①螺桿中心線與被拆物中心線重合,拉鉤與螺桿平行,且各拉鉤與螺桿等距;
②各拉鉤長度相等;
③拉鉤應拉在被拆物的允許受力處,如軸承內圈;
④手柄轉動時用力要均勻,拆不下來時不可硬拆,可在連接配合處涂上機油或松脫劑,然后均勻轉動手柄將物件拆下。
