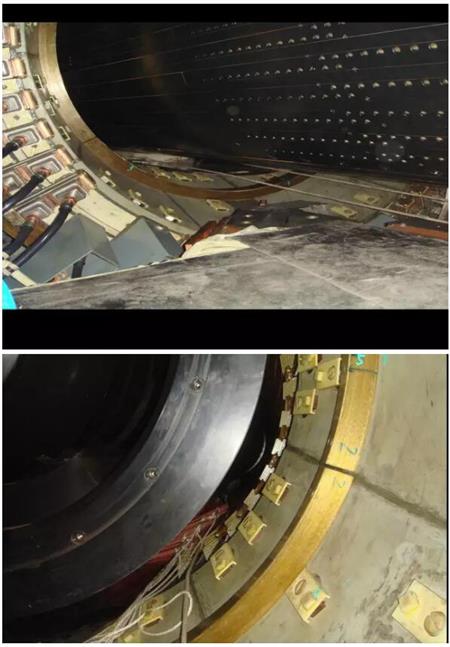

警告:在鐵絲頂端裝好保護套,以防止損壞鐵芯。用穿入膛內的鐵絲引入一根φ8mm×15m的滌玻繩從汽端用繩索拉定子鐵芯保護層橡皮板,使其覆蓋住定子鐵芯底部區域。(穿鐵芯保護層壓紙板的同時帶入一根φ8mm×15m的滌玻繩作牽引滑板之用)。

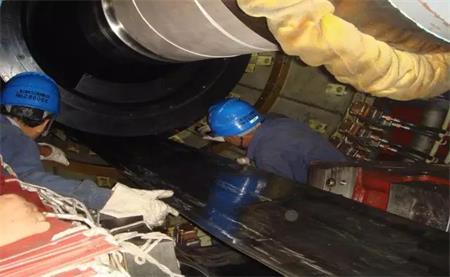

用行車抬高勵端轉子,穿入專用滑板,轉子鐵芯與滑板之間塞入專用滑塊。(滑板上涂抹一薄層石蠟和凡士林,穿入滑板的同時再帶入一根φ8mm×15m作牽引滑塊之用)。
警告:
滑板不準擱在定子線圈上或端部線圈的支承環上。
滑板不準與定子鐵芯內圓接觸,不能碰傷定子鐵芯。
確認滑板的軸向中心線已放置在定子鐵芯底部軸向中心后,滑板四角用繩索固定。
不準站在或用手撐在定子線圈或端部線圈的支承環上。
不能碰傷勵端端部繞組和絕緣引水管等部件。
從汽側牽引滑塊至汽側護環內側前50 mm處,此時須調整滑塊中心線與滑板中心線重合,可通過牽引系在滑塊上的繩索來調節。
勵側轉子鐵芯與滑板間墊入層壓板,保持轉子中心軸線比定子鐵芯軸線略高0.5~2mm。
