帶您了解交流發電機的安裝檢查需要注意的6個方面的知識,幫助大家更好的工作和購買交流發電機。
交流發電機的安裝檢查:
①交流發電機與柴油機的耦合,要求聯軸器的平行度和同心度均應小于0.05mm。實際使用時要求可略低些,約在0.1mm以內,過大會影響軸承的正常運轉,導致?lián)p壞,耦合好后要用定位銷固定。安裝前要復測耦合情況。
②滑動軸承的發電機在耦合時,發電機中心高度要調整得比柴油機中心略低些,這樣柴油機上的飛輪的重量就不會轉移到發電機軸承上,否則發電機軸承將額外承受柴油機飛輪的重量,不利于滑動軸承油膜的形成,導致滑動軸承發熱,甚至燒毀軸承。這類發電機的聯軸器上也不能帶任何重物。
③安裝發電機時,要保證冷卻空氣入口處暢通無阻,并要避免排出的熱空氣再進入發電機。如果通風蓋上有百葉窗,則窗口應朝下,以滿足保護等級的要求。
④單軸承發電機的機械耦合要特別注意定、轉子之間的氣隙要均勻。
⑤按原理圖或接線圖,選擇合適的電力電纜,用銅接頭來接線,銅接頭與匯流排,匯流排與匯流排固緊后,其接頭處局部間隙不得大于0.05mm,導線間的距離要大于10mm,還需加裝必要的接地線。

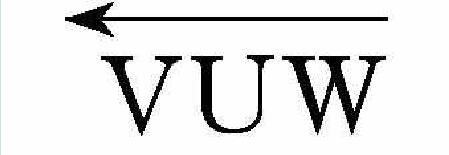

⑥發電機出線盒內接線端頭上打有U、V、W、N印記,它不表示實際的相序,實際的相序取決于旋轉方向。合格證上印有(圖1)表示順時針旋轉時的實際相序。(圖2)即表示逆時針旋轉時的實際相序。
(圖1)
(圖2)
