內蒙古發電機:我們先來回顧一下高中物理中的電磁感應原理。

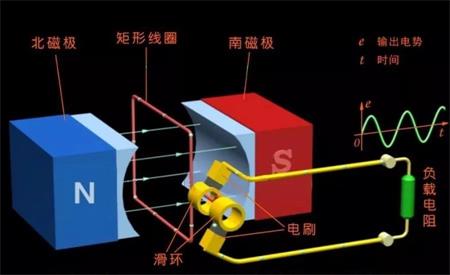

發電機是根據電磁感應原理來發電的,發電機首先要有磁場,現在用一對磁鐵來產生發電機的磁場,磁力線從北到南。在磁場內放入矩形線圈,線圈兩端通向兩個滑環,滑環通過電刷連接到輸出線上,輸出線端連有負載電阻。
當線圈旋轉時,根據電磁感應原理,線圈兩端將會產生感應電動勢;當矩形線圈在均勻的磁場中勻速旋轉時,感應電勢按正弦規律變化,在負載電阻上有正弦交流電通過。
在這個模型中磁場是不動的,線圈在磁場中旋轉產生感應電勢。在實際發電機中產生感應電勢的線圈是不運動的,運動的是磁場。產生磁場的是一個可旋轉的磁鐵,也就是轉子,線圈在磁鐵外圍,與磁鐵轉軸同一平面。當磁鐵旋轉時產生旋轉磁場,線圈切割磁力線產生感應電動勢。
由于空氣的磁導率太低,在旋轉磁鐵的外圍安上環型鐵芯,也就是定子,可大大加強磁鐵的磁感應強度。在定子鐵芯的內圓有一對槽,線圈嵌裝在槽內。當磁鐵旋轉時,線圈切割磁力線感生交流電流。
是不是想起了當初被高中物理支配的恐懼?不要急,下面會讓你感到眩暈。
