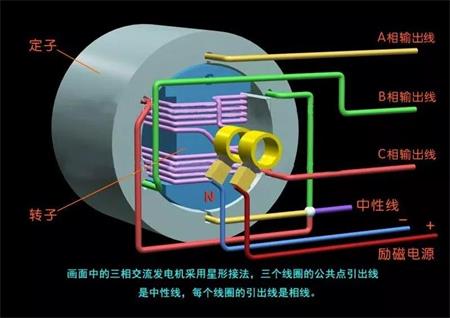

實際應用的都是三相交流發電機,其定子鐵芯的內圓均勻分布著6個槽,嵌裝著三個相互間隔120度的同樣線圈,分別稱之為A相線圈、B相線圈、C相線圈。裝上轉子就組成了一臺三相交流發電機原理模型。圖中的三相交流發電機采用星形接法,三個線圈的公共點引出線是中性線,每個線圈的引出線是相線。
當轉子勻速旋轉時三個線圈順序切割磁力線,都會感生交流電動勢,其幅度與頻率相同。由于三個線圈相互間隔120度,它們感應電勢的相位也相差120度。在畫面上有每根相線的輸出電勢波形。
