一、轉子一點接地的危害
發電機轉子一點接地故障是常見的 故障形式之一,發生一點接地故障時勵磁 繞組與地之間尚未形成電氣回路,轉子的勵磁電壓和流過轉子的轉子電流受到的影響很小,所以并不對發電機造成危害,此時可通過轉移負荷,平穩停機后再檢查故障。
二、轉子兩點接地的危害
1、 破壞發電機氣隙磁場的對稱性, 使氣隙磁場發生畸變,氣隙磁通失去平衡,引起發電機劇烈振動,使電機損壞、無功出力降低。汽輪發電機勵磁回路兩點接地還可引起軸系和汽機磁化,后果嚴重。 若裝有橫差保護,還會引起其誤動,因此,轉子一點接地保護動作后要將橫差保護 加上一個短的延時,防止誤動。
2、兩點接地造成非短路的繞組電流,如果流過轉子本體的短路電流大 ( 通常以 1500 A 為界限 ),熱效應燒損轉子的同時還會使轉子發生緩慢變形,造成偏心,加劇振動。另外,還可能損壞其他勵 磁裝置,導致失磁故障,危及發電機和系統。為確保發電機的運行,當發電機轉子繞組發生一點接地時,應發出信號,運行人員立刻進行處理 ;若發生兩點接地應立即停止發電機的運行。因此, 發電機裝設轉子一點和兩點接地保護是非常必要的。
發電機發生轉子一點接地時,信號警鈴響,“發電機轉子一點接地”光字牌亮,表計指示無異常。轉子回路一點接地時,因一點接地不形成電流回路,故障點無電流通過,勵磁系統仍保持正常狀態,故不影響機組的正常運行。此時,應檢查 “轉子一點接地”保護信號是否能夠復歸。 若能復歸,則為瞬時接地 ;若不能復歸, 應檢查轉子一點接地保護是否正常,若正常,則可利用轉子電壓表通過切換開關測量正、負極對地電壓,鑒定是否發生了接地。若發現某極對地電壓降到零,另一極對地電壓升至全電壓 ( 正、負極之間的電壓值 ),說明確實發生一點接地。
運行人員應按下列步驟處理 :
1、檢查勵磁回路是否有人工作,如系工作人員引起,應予以糾正;
2、檢查勵磁回路各部位有無明顯損 傷或因臟污接地,若因臟污接地應進行吹掃;
3、對有關回路進行詳細外觀檢查,必要時輪流停用整流柜,以判明是否由于整流柜直流回路接地引起 ;
4、檢查區分接地是在勵磁回路還是在測量保護回路 ;
5、若轉子接地為一點穩定金屬性接地,且無法查明故障點,除加強監視機組運行外,在取得調度同意后,將轉子兩點接地作用于跳閘,并申請盡快停機處理;
6、轉子帶一點接地運行時,若機組又發生欠勵磁或失步,一般可認為轉子已發展為兩點接地,這時轉子兩點接地保護動作跳閘,否則應立即人為停機。
四、轉子兩點接地的現象及處理

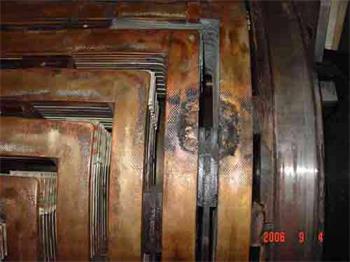

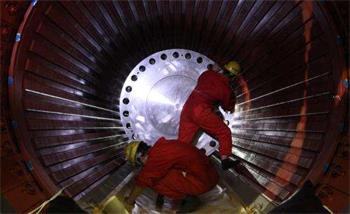

內蒙古發電機:當轉子發生兩點接地時,轉子電流表指示劇增,轉子和定子電壓表指示降低,無功功率表指示明顯降低,功率因數提高,甚至進相, “轉子一點接地”光字牌亮,警鈴響,機組振動較大。嚴重時,可能發生發電機失步或失磁保護動作跳閘。兩點接地時,轉子電流增加很多,造成勵磁回路設備過熱甚至損壞。如果其中一點接地發生在轉子繞組內部,部分轉子繞組也要出現過熱。另外,轉子兩點接地使磁場的對稱性遭到破壞,故機組產生強烈振動,特別是兩點接地時除發生刺耳的尖叫聲外,發電機兩端軸承間隙還可能向外噴帶火苗的黑煙。為此,發電機發生轉子兩點接地時,應立即緊急停機。如果“轉子一點按地”未發信號,由于轉子層間短路引起機 組振動超過允許值或轉子電流明顯時,應立即減小負荷,使振動和轉子電流減少至允許范圍。經處理無效時,根據具體情況申請停機。
